华为“韬定律”小白版：芯片从平面折成楼房
华为 τ Scaling 和 LogicFolding 不等于工艺节点直接突破，更像是在封装、架构和散热上重新分配路线。
华为这几天讲的“韬定律”，英文写作 τ Scaling 。τ 读作 tau，在电路里常用来表示“时间常数”。
小白可以先把它理解成一句话：以前芯片进步主要靠把晶体管做得更小，现在华为想把重点放到“让信号少跑路、跑得更快”。
这不是魔法，也不是直接把 7nm 变成 1.4nm 。它更像是在同一块地上盖楼：平面铺不开，就往上叠；路太远，就把常走的房间搬近一点。
摩尔定律看“尺寸”，韬定律看“时间”
摩尔定律的经典思路很直接：晶体管越小，同样面积能塞进更多晶体管，性能和能效跟着上来。
问题是先进制程越来越贵，也越来越难。 EUV 光刻机、良率、设计费用，每一项都在抬高门槛。华为还叠加了外部限制，没法按最顺的路线追 TSMC 、三星。
τ Scaling 选择了另一个抓手：不要只盯着线宽，改成盯着信号从 A 点到 B 点花了多久。电路里，导线有电阻 R，也有电容 C，二者会形成 RC 延迟。线越长，负载越大，信号越慢，功耗也越难压。
所以它的关键抓手很清楚：少依赖晶体管继续变小，转向压缩关键路径。
LogicFolding：把芯片折起来
华为这套做法里最容易理解的部分叫 LogicFolding，可以翻成“逻辑折叠”。

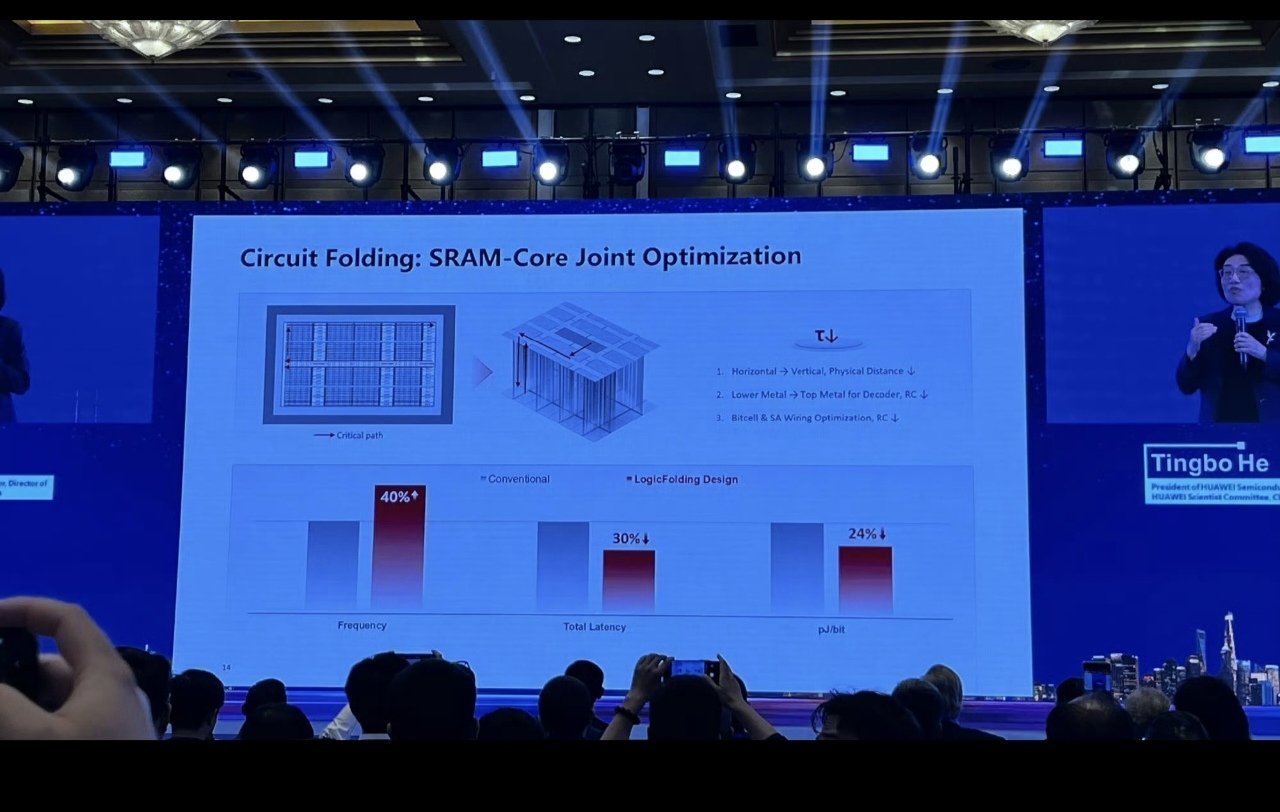

传统芯片像一张平面城市地图。两个模块隔得远，信号要沿着金属线横穿几毫米。 LogicFolding 的想法是把部分关键逻辑上下堆起来，用混合键合把两片芯片连接在一起。原来横着跑很远的路，变成上下几十微米的连接。

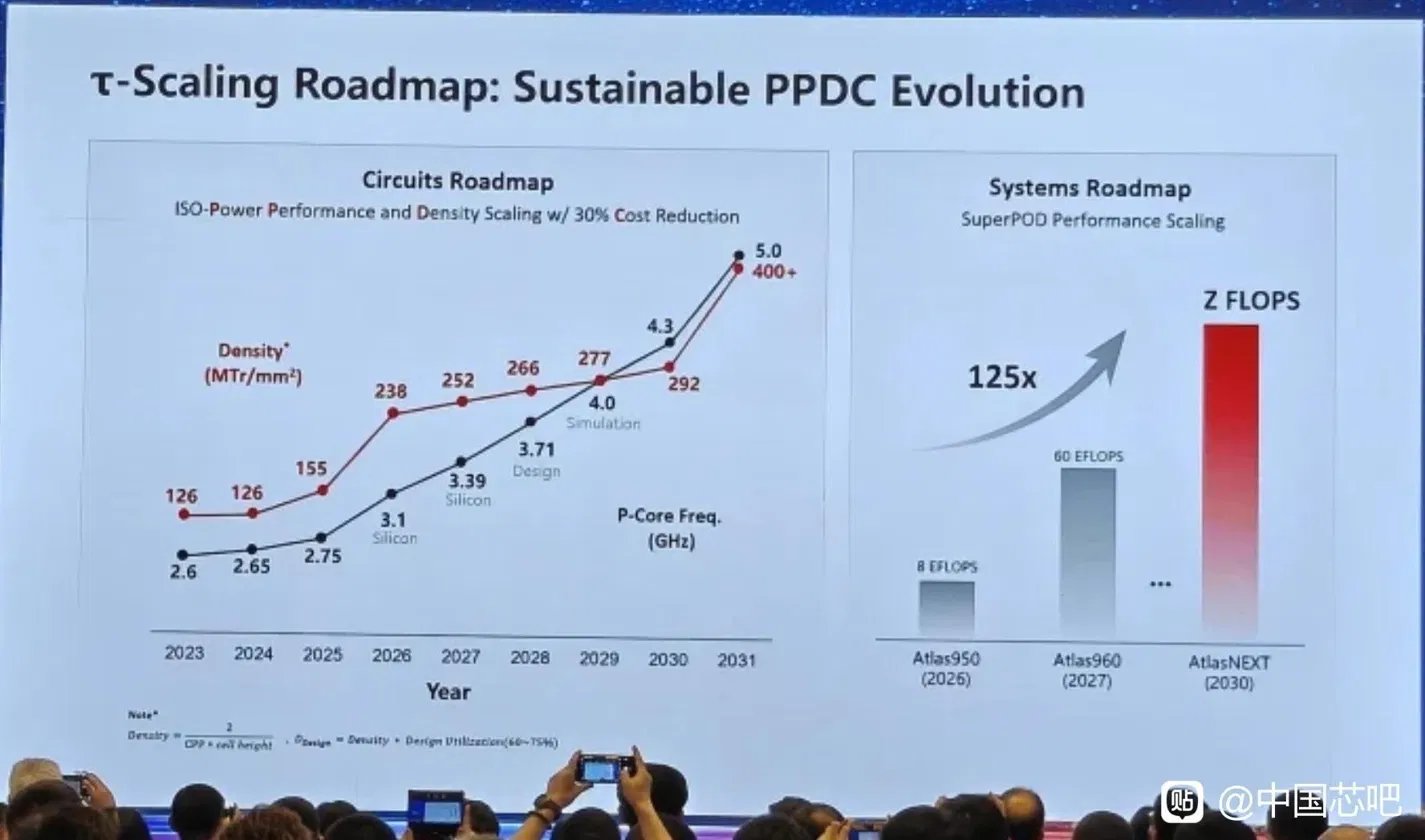

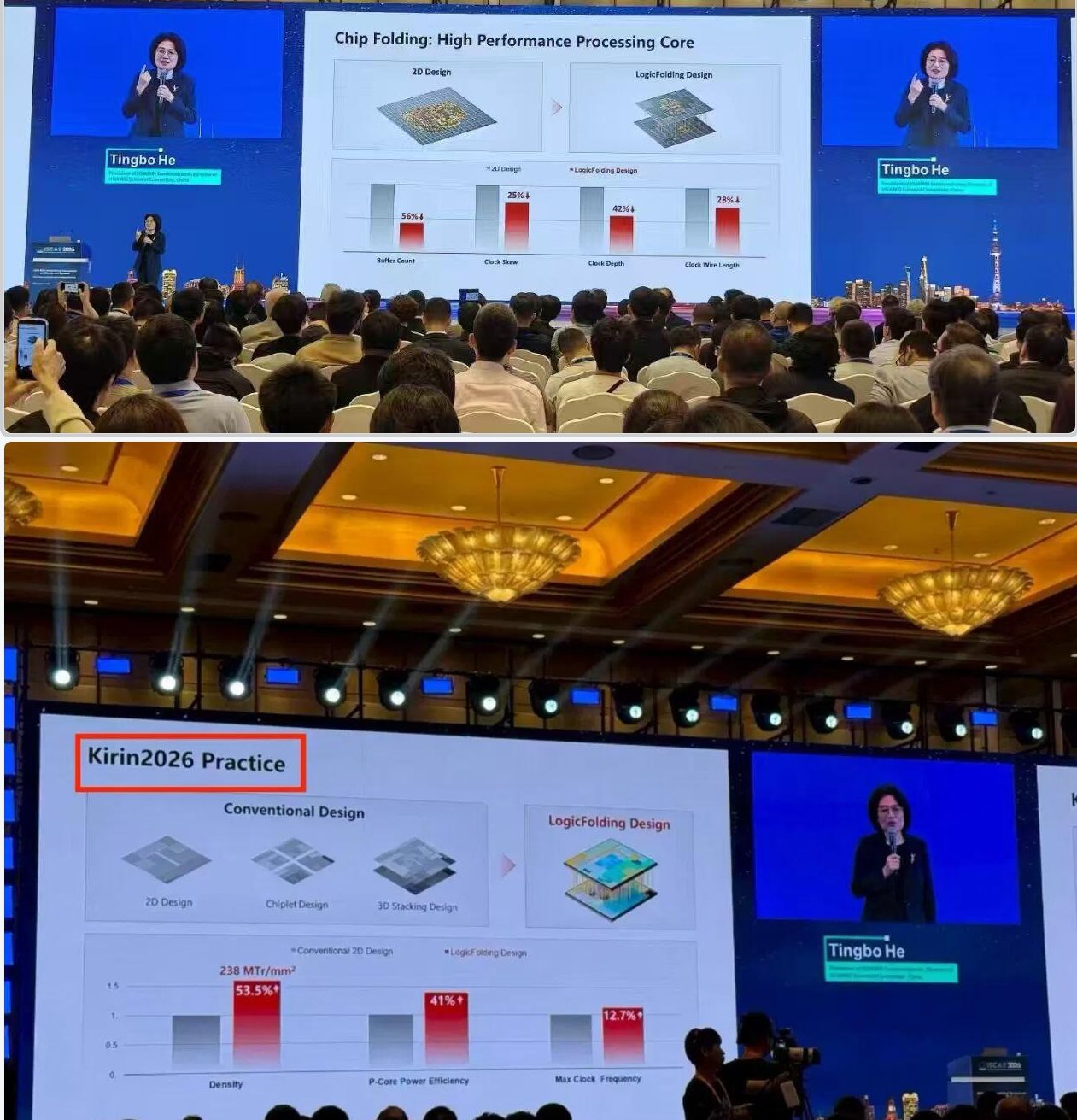

公开报道里提到，华为给出的 Kirin 2026 目标数据包括：等效晶体管密度从 155 MTr/mm² 到 238 MTr/mm²，提升约 53.5%；最高频率到 3.1GHz，提升 12.7%；性能核心能效提升 41% 。到 2031 年，路线图还给出超过 400 MTr/mm²、 5GHz 、接近 1.4nm 等效密度的目标。
这些数字要加一个前提：目前主要来自华为发布和媒体整理，缺少第三方可复现实测。把它当成路线图看，比当成已被完全验证的量产结论更稳妥。
41% 能效提升可能从哪里来
能效提升听起来最玄，实际可以拆开看。
第一，线短了，电容负载和 RC 延迟会下降。时钟树、总线、关键路径都少绕路，动态功耗有机会降低。
第二，关键路径变短后，芯片在同样电压下更容易跑到更高频率。反过来，如果只跑原来的频率，就有机会降低电压。电压一降，功耗会明显下降。
第三，部分缓存和核心内部路径靠近后，访问延迟可能下降。 CPU 性能不只看频率，也看数据能不能及时送到执行单元。

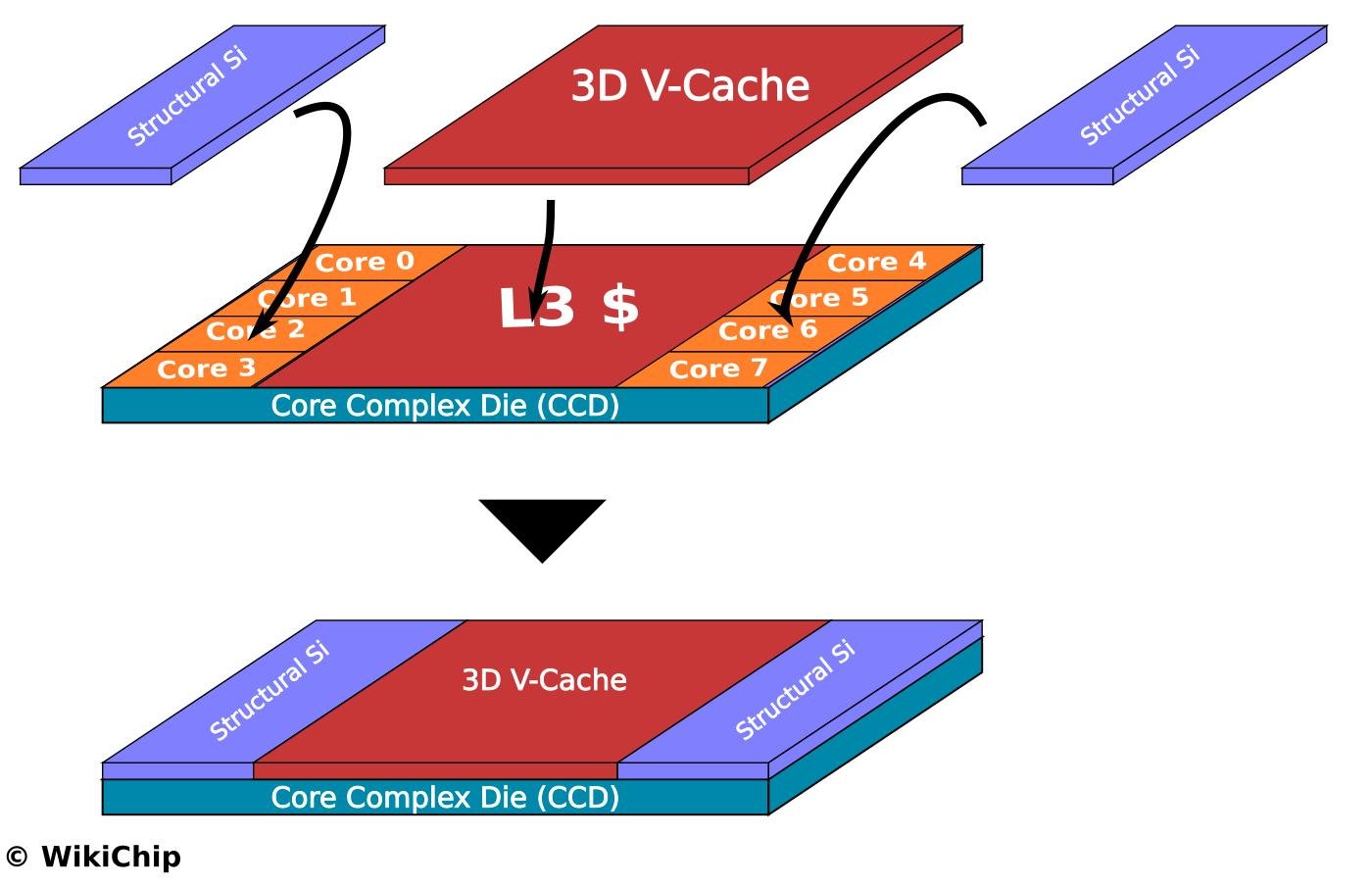

这也解释了它和 AMD 3D V-Cache 的区别。 V-Cache 主要是把缓存叠上去，底层逻辑没有按整套 3D 路径重做。华为强调的是 logic on logic，即关键逻辑本身参与折叠。如果成立，影响范围会覆盖容量、时钟、布线和关键路径。
代价：散热、设计、成本
这条路并不轻松。
先看散热。逻辑电路本来就是发热大户。把热点上下叠起来，热密度会升高。即便因为线路缩短带来能效改善，热也不会凭空消失。公开材料里提到 MEMS 微型风扇、微冷却等方向，本质上就是给更高热密度补课。
再看设计。二维芯片已经很复杂，三维折叠会让前端设计、物理设计、时序收敛、验证、测试都变难。哪些逻辑适合折叠，折叠后上下层怎么对齐，跨层时序怎么保证，都需要新的工具链。
最后是成本。混合键合、 TSV 、对准精度、良率损失、测试流程，都会把制造和封装成本往上推。以前一层芯片做完就进入后续流程，现在两层甚至多层要分别制造、对准、键合、修复，出错点更多。
这算不算突破
算突破，但不是最容易被传播的那种突破。
它不是“华为直接造出了 1.4nm”。更准确的说法是：在先进制程受限时，华为用封装、架构、散热和设计复杂度，换取一部分接近先进节点的效果。
这条路也不是华为独有。 TSMC 有 SoIC，Intel 有 Foveros，AMD 、英伟达的高端计算芯片也在大量使用 2.5D/3D 封装。行业早就在往“More than Moore”走，只是华为把它包装成 τ Scaling，并把手机 SoC 的关键逻辑折叠提到了更高优先级。
它的特殊性在于动机更强。别人还可以继续买最先进制造服务，华为必须在受限条件下多榨出一段性能。
普通人该怎么判断
看这件事，不需要站队，也不用被“定律”两个字带跑。
可以抓住三点：
- 它主要解决的是“信号走太远”的问题，不是直接解决晶体管漏电问题。
- 它能带来真实收益，尤其是关键路径、时钟、缓存延迟和等效密度。
- 它的收益有天花板。两层变三层、三层变四层，边际收益会下降，散热和成本会更难。
所以，韬定律更像一条工程路线：用更难的设计和更贵的封装，换取被制程卡住后的继续前进。
这已经很不容易，但它不是一张万能门票。后面要看三件事：Kirin 2026 的实测表现，量产良率和成本，以及华为能不能做出适配 3D 设计的 EDA 与验证流程。
如果这三件事跑通，它会成为中国芯片在受限环境下的一条可用路线；如果跑不通，它也会停留在一次很昂贵、很漂亮的拓扑红利。
