零基础程序员做硬件，第一件作品该怎么选？

会写代码，不等于会做硬件。真正让人卡住的地方，通常不是某个 API，而是电路图、元器件、供电、焊接、外壳这些完全不同的环节同时出现。

一个更稳的起点，是先做一台 USB 供电的桌面环境信息终端：ESP32-S3 读取温湿度传感器，把数据显示在小屏上，再加一个旋钮或几个按键，最后把它做成 PCB 和 3D 打印外壳。

这个项目的好处是，输入、显示、传感器、联网、 PCB 、焊接和结构设计都能练到；同时可以先避开市电、锂电池、大电流电机和射频天线。

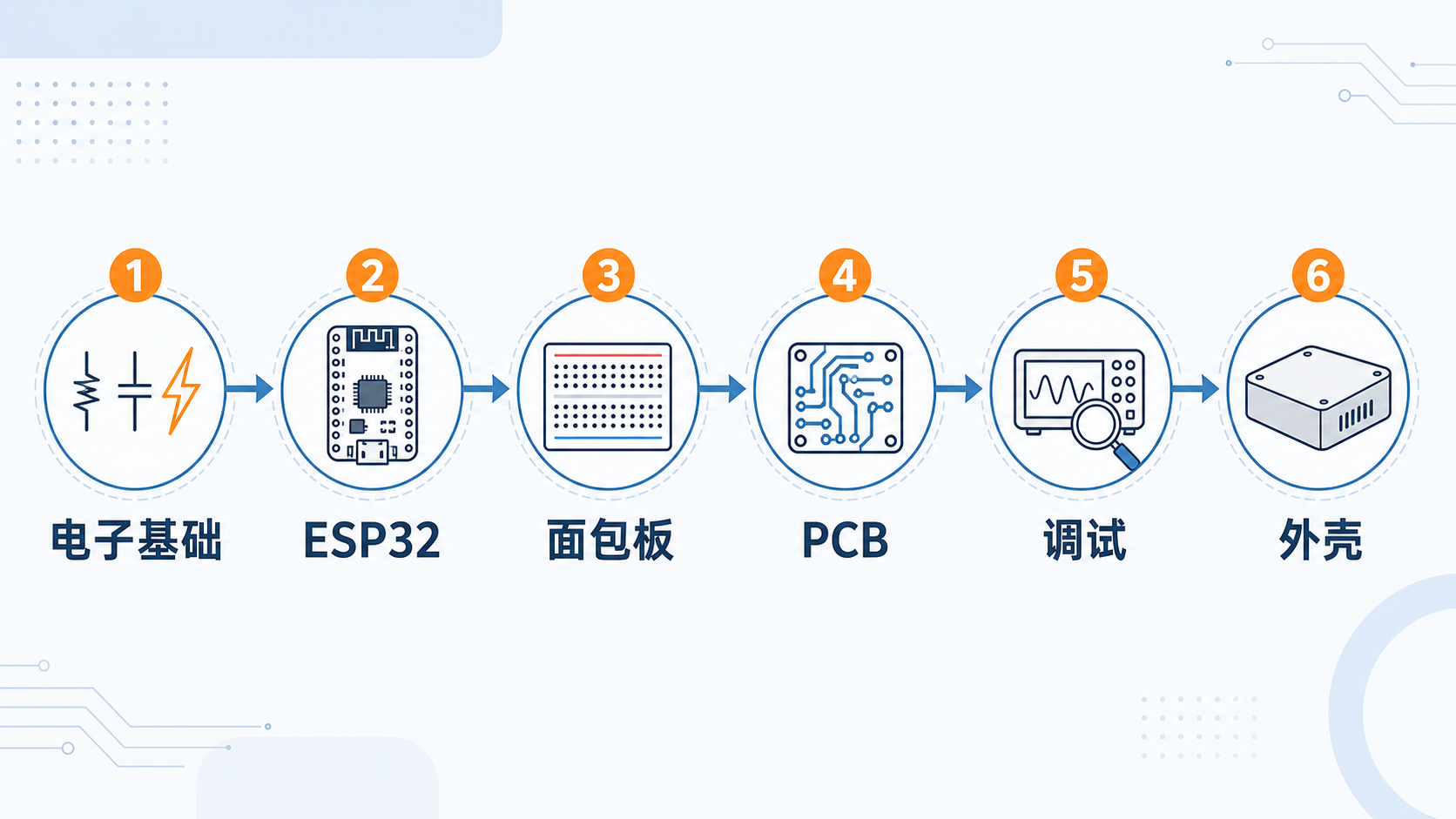

先看完整路线

别一上来买一堆器材，也别先学一套大而全的课程。按“能用到什么，就学什么”的顺序推进，六个阶段足够完成第一轮闭环：

电子基础
ESP32 开发
面包板原型
PCB 设计
焊接与调试
外壳和装配

第 1 步：补够用的电子基础

建议用 1～2 周，先掌握项目马上会用到的部分：

电压、电流、电阻、功率和欧姆定律
串联、并联、分压
上拉、下拉和 LED 限流
电容去耦
二极管、三极管、 MOSFET 的基本用途

同时练三样工具：面包板、烙铁、万用表。万用表至少要会测电压、电阻和通断。

完成标准：能在面包板上搭出 LED 、按键和简单三极管电路，并用万用表找出连接错误。

第 2 步：按顺序练 ESP32

不要同时打开十几个示例。按下面顺序，每次只增加一个知识点：

点亮 LED
读取按键
用 PWM 调光
读取 I²C 传感器
驱动 SPI 显示屏
连接 Wi-Fi，请求一个 API

推荐使用 Arduino Framework，先把开发板、传感器、屏幕、按键和网络功能分别跑通。完成这一阶段后，开发板应当能同时读取传感器、刷新屏幕、响应按键并联网。

第 3 步：先做面包板原型

把前面练过的功能拼成桌面环境信息终端。先不追求好看，重点是确认模块能稳定工作。

固件里尽量少用长时间的 delay()。用时间戳和状态管理替代它，让设备可以连续运行数小时。面包板版本通过后，再进入 PCB 设计，否则你很难判断故障来自电路、固件还是接线。

第 4 步：只选一套 PCB 工具

国内打样可以选嘉立创 EDA；如果更看重开源和长期迁移能力，可以选 KiCad 。二选一，不要同时学两套。

第一块 PCB 不建议直接做 ESP32 裸芯片。更稳妥的做法是设计一块开发板底板，把传感器、显示屏、按键和连接器整合到板上。下单前至少检查：

元器件型号和封装尺寸
连接器方向
电源脚和去耦电容
安装孔和板框
ERC 与 DRC 检查结果

完成标准：拿到一份可以生产、焊接和调试的 PCB 文件，而不是只有一张看起来漂亮的布局图。

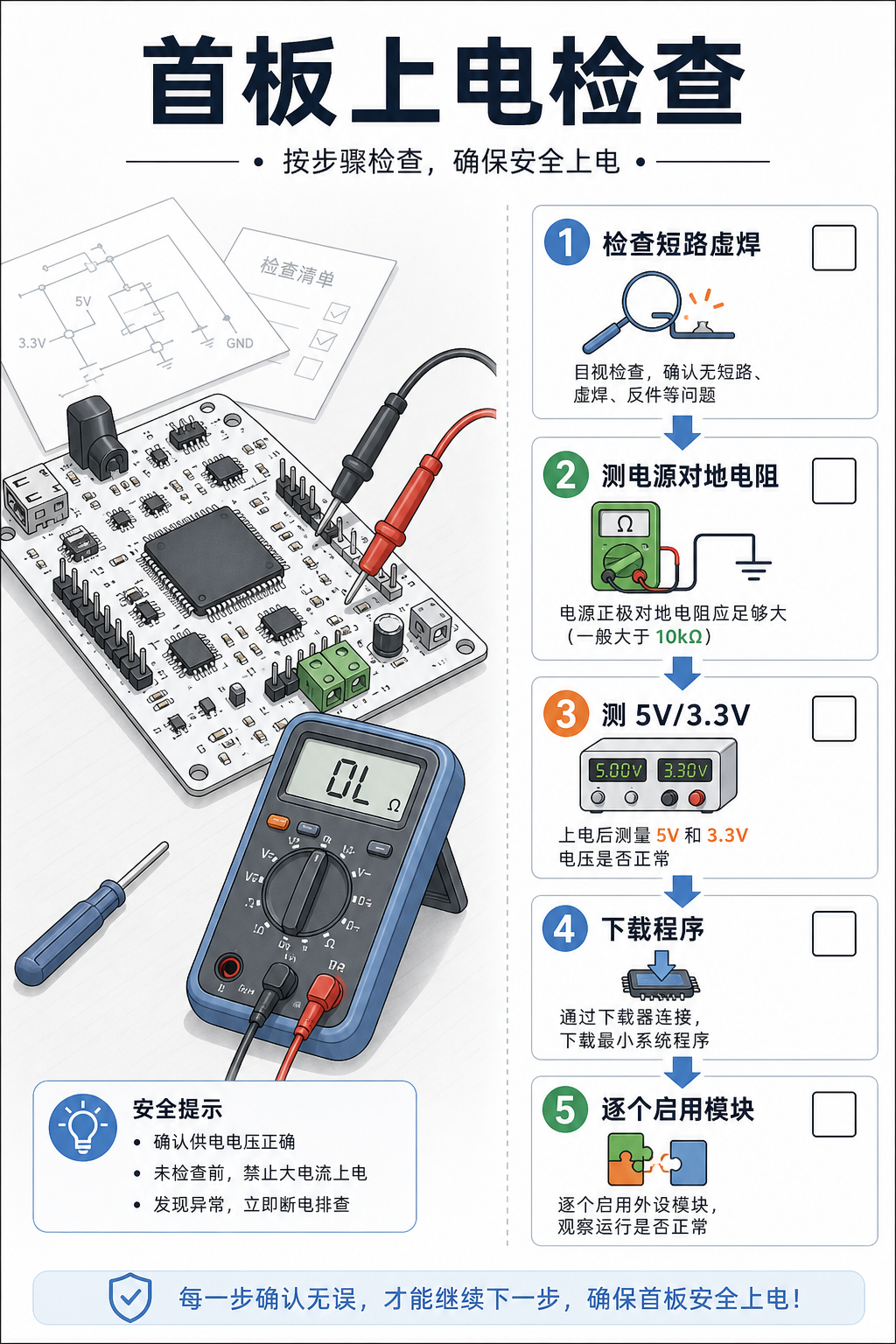

第 5 步：首板上电要慢

首板回来后，不要插上 USB 就直接运行完整固件。按固定顺序排查：

不通电检查短路、虚焊和器件方向
测电源对地电阻
上电后测量 5V 和 3.3V 电源轨
确认主控可以下载程序
先验证按键和串口
再逐个启用传感器、屏幕和网络

每次只增加一个变量。发现异常就断电排查，不要让所有模块一起工作后再猜问题在哪里。

第 6 步：外壳最后做

外壳不是把一个盒子画出来就结束了。设计时要处理：

PCB 安装孔和螺丝柱
USB 、屏幕和按键开孔
壁厚与打印公差
内部走线空间
装配顺序

用 Onshape 学草图、尺寸约束、拉伸、倒角、壳体和装配。第一版外壳允许丑，但接口要能用，PCB 要能装进去，别人拿到后能直接体验。

第一轮别买太多东西

起步准备这些就够了：

ESP32-S3 开发板
面包板和杜邦线
常用电阻、电容
温湿度传感器和小显示屏
旋转编码器
温控烙铁、万用表、镊子、斜口钳

示波器和 3D 打印机可以先不买。前者等你遇到确实需要观察波形的问题再买，后者可以先把外壳文件交给打印服务。

这条路线能解决什么，不能解决什么

它适合想把软件能力延伸到实物、愿意边做边学的初学者。你能得到一件可运行、可拆解、可继续改的 Demo，也会经历从面包板到 PCB 再到外壳的完整流程。

它不能替代系统的嵌入式训练，也不适合直接拿来做市电设备、动力系统、锂电池产品或量产产品。涉及高电压、大电流、热管理和电池安全时，需要单独学习并遵守对应规范。

最后只盯一个结果

第一轮目标不要写成“学会硬件开发”。把目标写具体：

面包板功能可用 → 固件稳定运行 → PCB 完成并打样 → 首板成功上电 → 外壳可以装配 → 别人可以直接体验 Demo 。

走完第一遍，再考虑电池、电机、 STM32 、 RTOS 或更复杂的通信。对零基础开发者来说，先完整做出第一件东西，比把所有知识都学完再开始更实际。
