这个开源硬件项目，把 RFID、红外和 433MHz 做进了一台 DIY 工具

FlopperZiro 是一台基于 STM32 和 Arduino IDE 的多功能硬件实验工具。这里把它能做什么、如何搭建，以及哪些功能只能在授权环境里使用讲清楚。

如果你想做一件比“点亮 LED”更有意思的硬件作品，FlopperZiro 值得看一眼。

它把 STM32-L432KC 、 PN532 、 433MHz 收发模块、红外收发器、 OLED 、 MicroSD 和电池管理电路装进了一台 DIY 手持设备里，代码可以用 Arduino IDE 编译和修改。

它不是专业诊断设备，也不是拿来测试陌生设备的万能钥匙。更准确的定位是：一台用来学习硬件协议、无线通信和嵌入式菜单系统的实验工具。

它到底能做什么

项目当前公开的功能包括：

  • 读取和保存部分 RFID/NFC 标签信息
  • 红外信号接收、保存和发送
  • 433MHz 信号接收、保存和发送
  • 通过 USB HID 模拟键盘，执行 SD 卡里的文本脚本
  • OLED 菜单、按键导航、电池电量和 SD 卡空间显示
  • 用 Arduino IDE 修改固件，用 3D 打印外壳完成装配

仓库的硬件和软件状态并不完全相同。 README 标注了 RFID/NFC 子系统仍有未完成项目，PN7150 替代模块也还在评估；433MHz 重放目前没有保存和恢复完整协议索引。做实验前，要按当前仓库代码和文档核对，不要把功能列表理解成专业设备规格。

先准备这些硬件

仓库给出的主要物料是：

  • STM32-L432KC
  • PN532 RFID/NFC 模块
  • FS1000A 433MHz 发射模块
  • RXB12 433MHz 接收模块
  • 红外 LED 和红外接收器
  • SSD1306 128×64 OLED
  • MicroSD 卡模块
  • TP4056 充电模块与 3.7V LiPo 电池
  • 6 个按键、 2N2222A 三极管、 Micro USB 接口

如果你只是想先编译和看菜单，不必第一天就把电池、 PCB 和外壳全部买齐。先用开发板、屏幕、 SD 卡和一个模块跑通，再逐步补齐其他部分，排错会容易很多。

实操第 1 步：安装 Arduino 环境

  1. 安装 Arduino IDE 2.x 。
  2. 打开“文件 → 首选项”，在“附加开发板管理器网址”里加入：
https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json
  1. 打开“工具 → 开发板 → 开发板管理器”，安装 STM32 MCU based boards。
  2. 选择：
STM32 MCU based boards → Nucleo-32 → Nucleo L432KC
  1. 在库管理器里安装仓库列出的版本：
SdFat 2.2.3
Adafruit SSD1306 2.5.12
Adafruit GFX Library 1.11.11
Adafruit PN532 1.3.3
IRremote 4.4.1
RCSwitch 2.6.4
Keyboard 1.0.6

版本不要随便全部升级。嵌入式项目经常会因为库 API 变化而出现编译错误，先按仓库记录的版本复现，确认能跑后再升级。

实操第 2 步：下载代码并打开工程

在终端执行：

git clone https://github.com/lraton/FlopperZiro.git

然后用 Arduino IDE 打开仓库里的 main/ 文件夹。这里不是一个单独的 .ino 文件，而是多个 .ino 标签页共同组成的工程：

  • main.ino：全局变量、初始化和主循环
  • menu.ino：主菜单和 RFID 锁
  • buttonMenu.ino：按键处理
  • graphics.ino：OLED 绘图
  • badusb.ino：USB HID 脚本执行
  • rfid.ino：RFID 读取、保存和模拟
  • ir.ino：红外接收和发送
  • rf.ino：433MHz 接收和发送
  • sdList.ino：SD 文件浏览

这样拆分的好处是，后续加模块时不用把所有逻辑塞进一个超长文件。

实操第 3 步：准备 SD 卡和第一次上传

把 SD 卡格式化为 FAT32，再把仓库里的目录复制到卡根目录：

/
├── badusb/
├── ir/
├── rf/
└── rfid/

第一次上传时记住两个容易弄错的地方：

  • 编程使用 STM32 的原生 USB 接口。 PCB 上的 USB 接口用于充电，不是固件上传口。
  • 上传后如果 OLED 黑屏，先打开 Arduino IDE 的串口监视器或调试器。仓库把这列为已知的复位时序问题，打开串口会触发一次干净的软件复位。

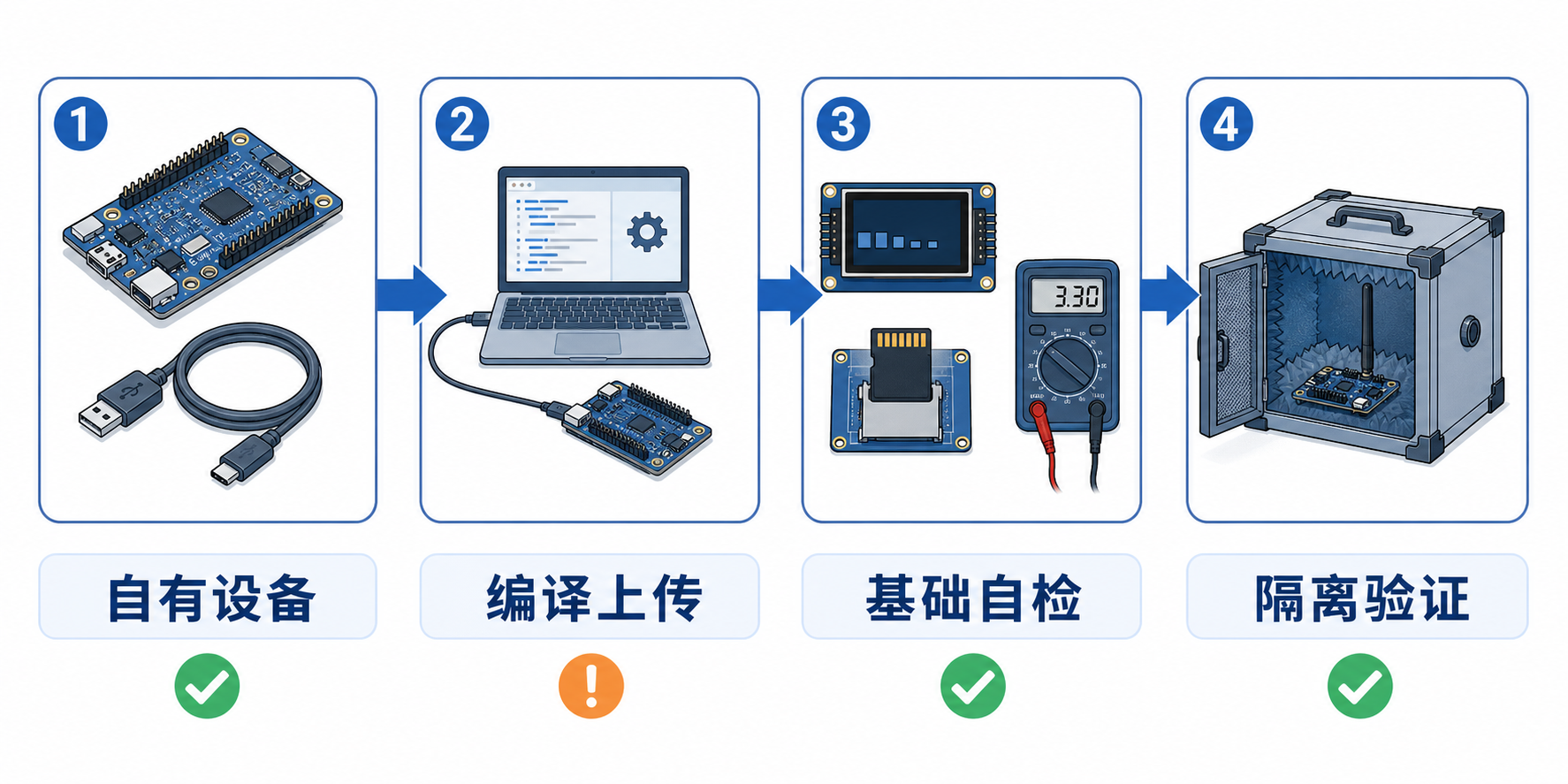

上传成功后，先只验证开机画面、按键、 OLED 和 SD 卡目录。不要一上电就同时接入所有模块，否则出了问题很难判断是哪条总线或哪个电源轨出了故障。

实操第 4 步：按顺序验收模块

建议按下面顺序做第一轮验收：

1. 显示和按键

确认主菜单能显示，UP 、 DOWN 、 LEFT 、 RIGHT 、 SELECT 五个按键响应正常。

2. SD 卡

确认设备能读取四个目录，并能创建测试文件。 SD 卡出问题时，很多模块都会表现得像“功能坏了”，所以要先排除存储问题。

3. 红外

用你自己的电视、空调或开发板遥控器做接收测试。只在自有设备上验证保存和发送，先观察协议和数据是否能被正确识别。

4. RFID/NFC

使用自己拥有、专门用于实验的测试卡。先做读取和保存，不要把门禁卡、交通卡、办公卡等真实凭证拿来测试，也不要尝试绕过任何访问控制。

5. 433MHz

使用自己的遥控插座、实验发射器或射频开发板做近距离测试。 433MHz 频段的具体使用还受地区法规、设备类型和发射功率约束，不能因为“能发出去”就默认可以使用。

6. USB HID

USB HID 功能会让设备表现得像键盘。第一次测试应使用专门的隔离电脑和无害的本地测试文件，禁止连接同事、家人或公共电脑，也不要把脚本用于安装软件、窃取信息、绕过登录或修改他人设备。

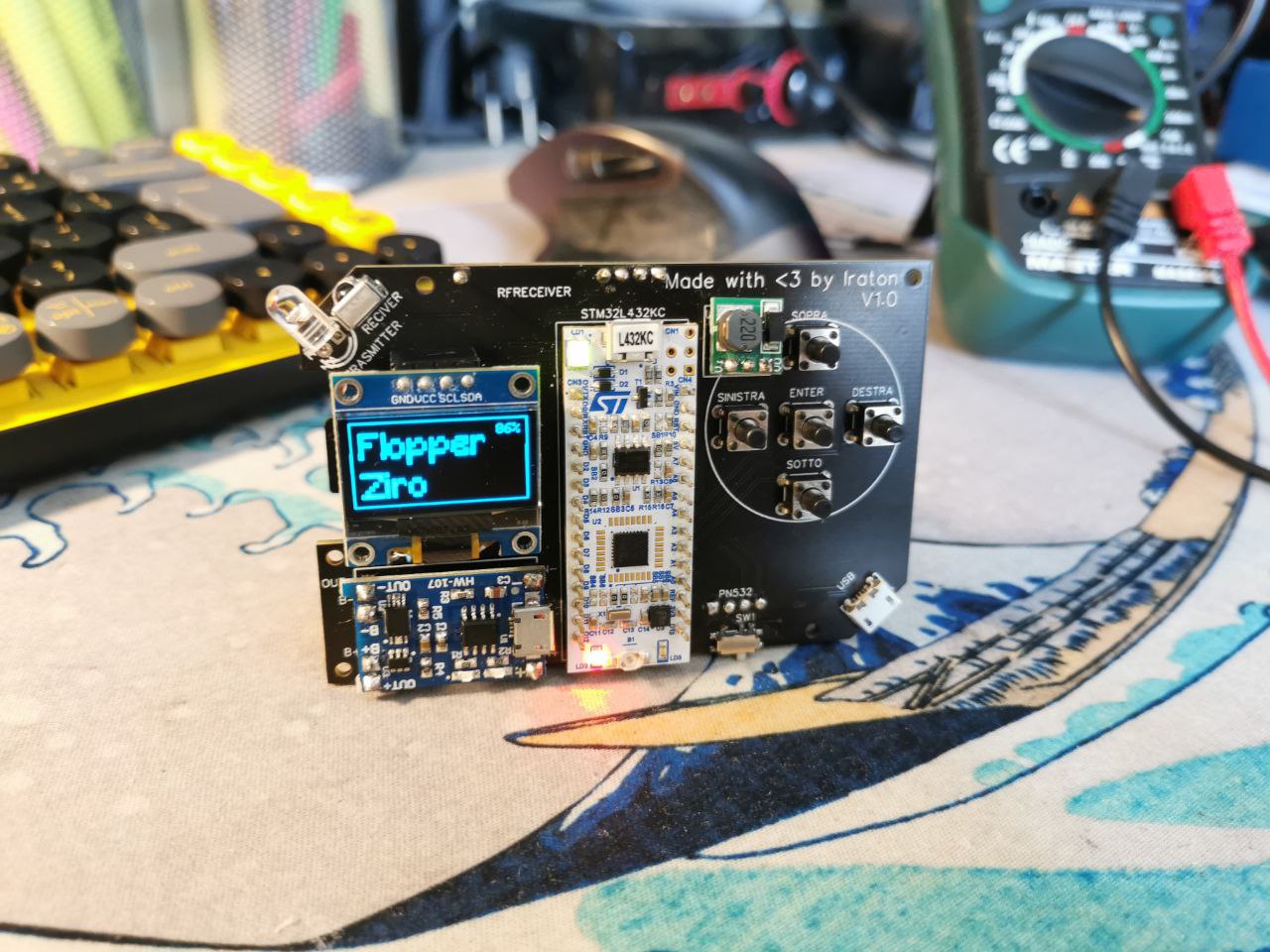

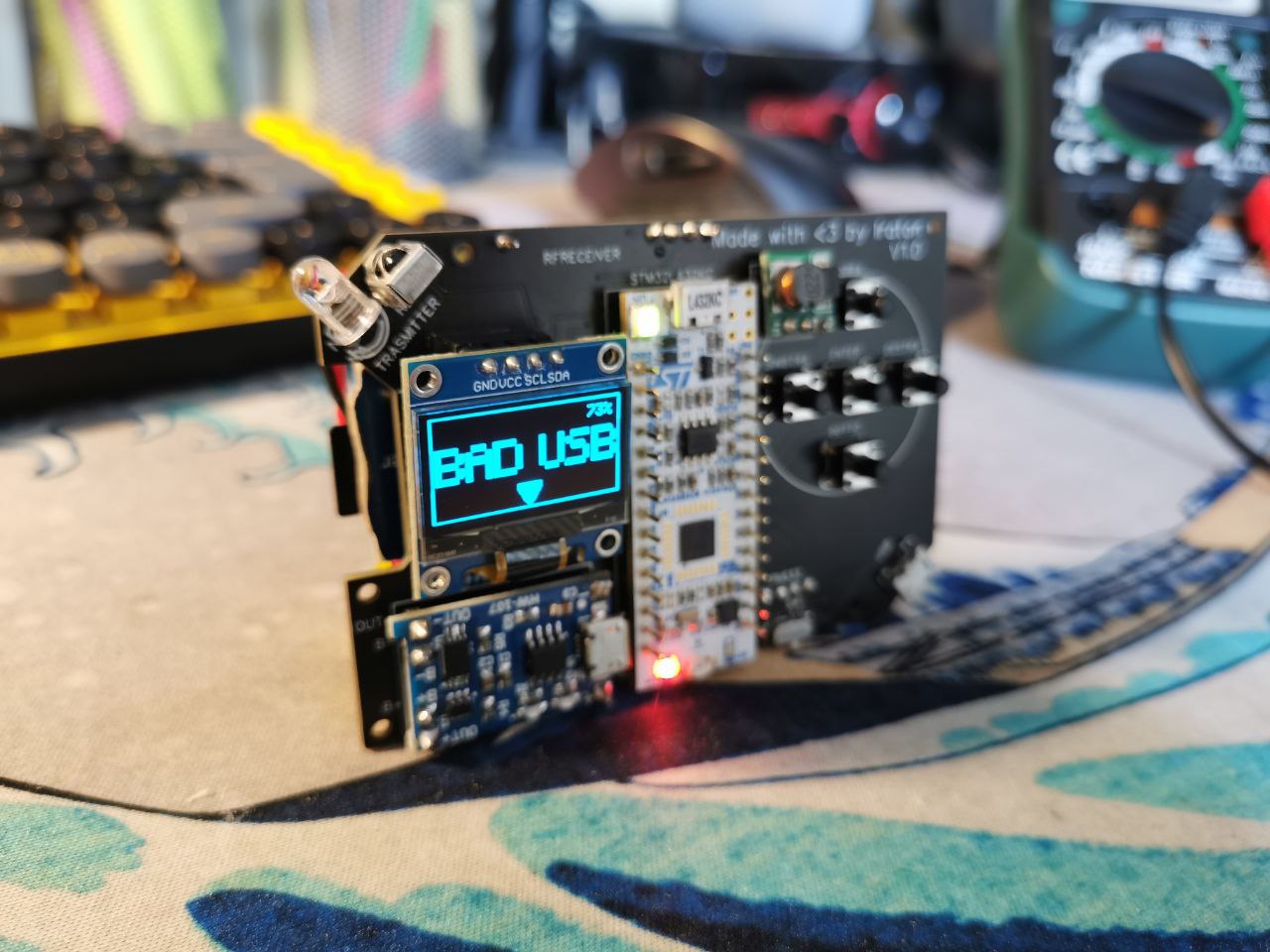

真实项目图：它更像一块开发板集合

从实物图能看出，这个项目的价值不在“外壳多漂亮”，而在于把几个常见模块放进了同一套菜单和存储系统。对学习者来说，你可以沿着一条线观察：

输入信号 → MCU 解析 → OLED 显示 → SD 保存 → 再由对应模块输出。

这比单独买几个模块做零散实验更容易形成完整作品，也更适合练习多文件 Arduino 工程、 I²C/SPI 共存、按键状态机和文件管理。

这几个边界要提前知道

它不是 Flipper Zero 的平替

仓库自己把项目定位为教育和实验用途。它的硬件、兼容性、协议支持和文档完整度都不能和成熟商业设备直接比较。

433MHz 重放不等于通用遥控

仓库文档明确提到，当前发送逻辑没有完整恢复捕获到的协议索引，复杂设备可能无法正常工作。实验结果取决于协议、调制方式、频率、接收器容错和当地法规。

RFID UID 不是万能身份凭证

有些读卡器会校验更完整的数据和安全机制，只模拟 UID 并不能等价于复制一张卡。更重要的是，未经授权模拟门禁、支付或身份凭证可能违法。

电池和射频部分需要单独负责

TP4056 、锂电池、升压模块和射频发射模块不能只按“接上线就能用”处理。电池保护、充电电流、短路、天线、发射功率和散热都需要单独确认。第一次实验可以先用受限电源和有线供电，最后再接入电池。

适合谁

适合这些人：

  • 会一点 Arduino 或 C/C++，想补硬件和无线协议基础
  • 想学习 STM32 、 OLED 、 SD 卡、 I²C 、 SPI 和 USB HID 的组合
  • 愿意自己焊接、排错和修改开源固件
  • 能把测试范围限定在自己的设备和隔离实验环境里

不适合把它当成“万能复制器”、商业安防测试设备或未经许可的入侵工具。

项目状态与许可

当前仓库默认分支是 main，最新正式版本为 v1.0.0，代码使用 GPL-3.0 许可证。仓库还列出了一些未完成项目，包括 ISO14443-B 、 NDEF 读写、 433MHz 协议索引恢复和 PN7150 模块评估。

如果你要长期使用，建议先固定一个提交版本，再记录硬件 BOM 、库版本和接线图。不要只保存一份能编译的代码，否则后续换库或换板后很难复现。

资料与代码

来源：https://github.com/lraton/FlopperZiro
