一块 ESP32，给飞控加上无线遥测

给飞控加一条无线遥测链路，未必非要先买成套数传电台。开源项目 DroneBridge for ESP32 可以把常见的 ESP32 开发板变成双向串口无线桥：飞控从 UART 输出 MAVLink，ESP32 再通过 Wi-Fi、Wi-Fi LR 或 ESP-NOW 把数据送到手机、电脑或另一块 ESP32。

它适合看姿态、电量、GPS、任务状态，也能把地面站命令送回飞控。成本低，网页配置也省事。不过先把定位说清楚：这是低数据率遥测方案，不能传航拍视频，也不该未经地面测试就承担唯一的关键控制链路。

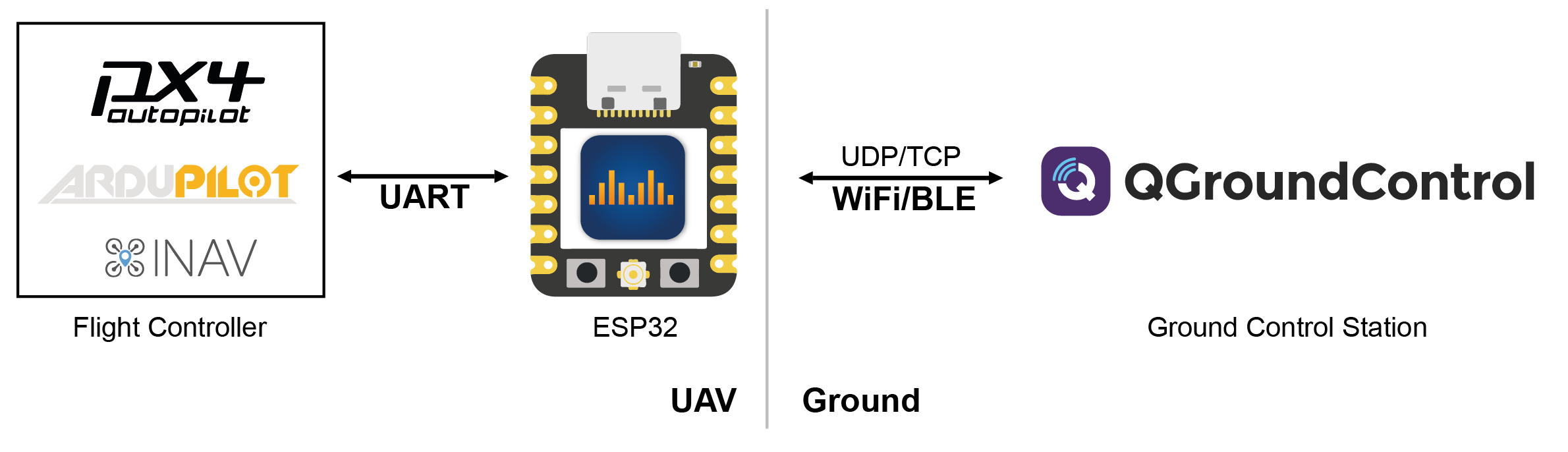

DroneBridge 的典型连接结构。图片来源：项目官方仓库。

先看它适不适合你的设备

项目当前支持 ESP32 Classic、S2、S3、C3 和 C6。新装可以优先看 ESP32-C6；手里已有 C3、S3 或普通 ESP32，也可先核对 Release 里有没有对应固件。ESP32-C5、5 GHz 和 OTA 属于项目另一个版本的能力，不要与这里的标准开源固件混在一起。

协议方面，它支持 MAVLink、MSP、LTM，也能用透明模式转发其他串口负载。常见用途包括：

• PX4、ArduPilot 飞控连接 QGroundControl 或 Mission Planner；
• Betaflight/MSP 数据透传；
• 地面车、机器人和自制传感器的 UART 无线桥；
• 用两块 ESP32 组成 ESP-NOW 或 Wi-Fi LR 低速远距离链路。

项目资料给出的参考距离是普通 Wi-Fi 最远约 150 米，ESP-NOW 或 Wi-Fi LR 最远约 1 公里。这些数字受开发板、天线、遮挡、2.4 GHz 干扰和发射功率影响，不能当成实际工作半径，更不代表在当地可以合法飞到这个距离。

最省事的刷写方法

普通用户直接用项目的 Web Flasher：

https://dronebridge.github.io/ESP32/install.html

准备一根支持数据传输的 USB 线，用 Chrome、Edge 等支持 Web Serial 的浏览器打开页面，然后按下面的顺序操作：

1. 点击 Connect，选择 ESP32 对应的串口；
2. 选择芯片型号和 v2.2.1 stable；
3. 不确定固件口味时先选标准 UART 版；
4. 点击 Flash，完成后拔插一次 USB；
5. 搜索名为 DroneBridge for ESP32 的 Wi-Fi。

Web Flasher 示意图。界面可能随版本调整，以在线页面为准。图片来源：项目官方仓库。

当前稳定版是 v2.2.1，发布于 2026 年 5 月 16 日。习惯自己下载固件的读者，可以先核对压缩包哈希：

curl -L --fail \
  -o DroneBridge_ESP32_v2_2_1_stable.zip \
  https://github.com/DroneBridge/ESP32/releases/download/v2.2.1/DroneBridge_ESP32_v2_2_1_stable.zip

sha256sum DroneBridge_ESP32_v2_2_1_stable.zip

预期 SHA-256：

39a61f685fb4bb503d1ac2e10e59a972336e324f72055e1f4e8773dda3f32590

从 v1.5 升级时，Release 说明要求先擦除 Flash。命令行刷写还要特别留意一个文档差异：v2.2.1 下载包把 www.bin 写到 0x190000，旧安装页示例仍可能出现 0x110000。以下载包里的 flashing_instructions.txt 和 flash_args.txt 为准，别从网页片段拼刷写参数。

接线只记四件事

接线前先拆桨或锁定动力。ESP32 UART 使用 3.3V 逻辑电平，最基本的连接是：

ESP32 TX  → 飞控 RX
ESP32 RX  → 飞控 TX
ESP32 GND → 飞控 GND
供电       → 按开发板说明书确认

TX 与 RX 要交叉，GND 必须共地。不要把 5V 直接送进 ESP32 GPIO；某些开发板也不允许外部 5V 和 USB 同时供电。板上印着 TX/RX 的默认串口可能被调试日志占用，实际引脚应根据开发板原理图和固件口味选择。

官方 ESP32-C6 板的预设是 TX GPIO 21、RX GPIO 2、RTS GPIO 22、CTS GPIO 23。RTS/CTS 没接时，在配置页里都填 0。普通开发板不要照搬这组数字，先查启动配置脚、Flash 占用脚和板载 USB 的接法。

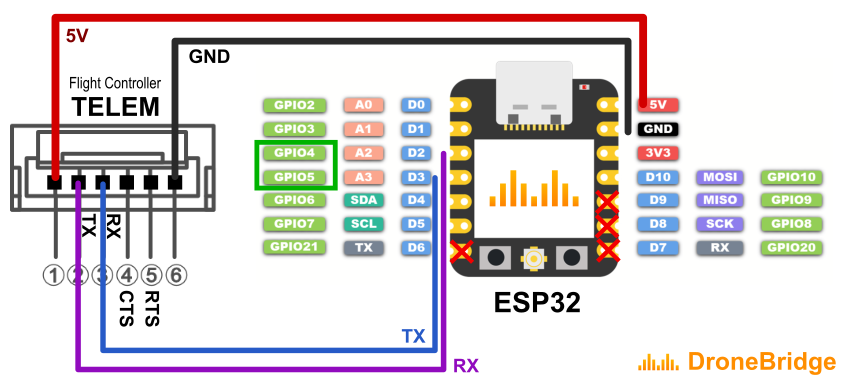

Pixhawk 接线示意。不同飞控接口定义可能不同，通电前再核对一次。图片来源：项目官方仓库。

第一次配置：先跑通普通 Wi-Fi

刷写完成后，默认参数通常是：

SSID: DroneBridge for ESP32
密码: dronebridge
管理地址: http://192.168.2.1/
UART 波特率: 57600
协议: MAVLink
模式: Wi-Fi AP
UDP 端口: 14550
TCP 端口: 5760

连接这个 Wi-Fi 后，打开 http://dronebridge.local/；解析失败就用 http://192.168.2.1/。手机若自动切回蜂窝网络，可暂时关闭“智能切换网络”。

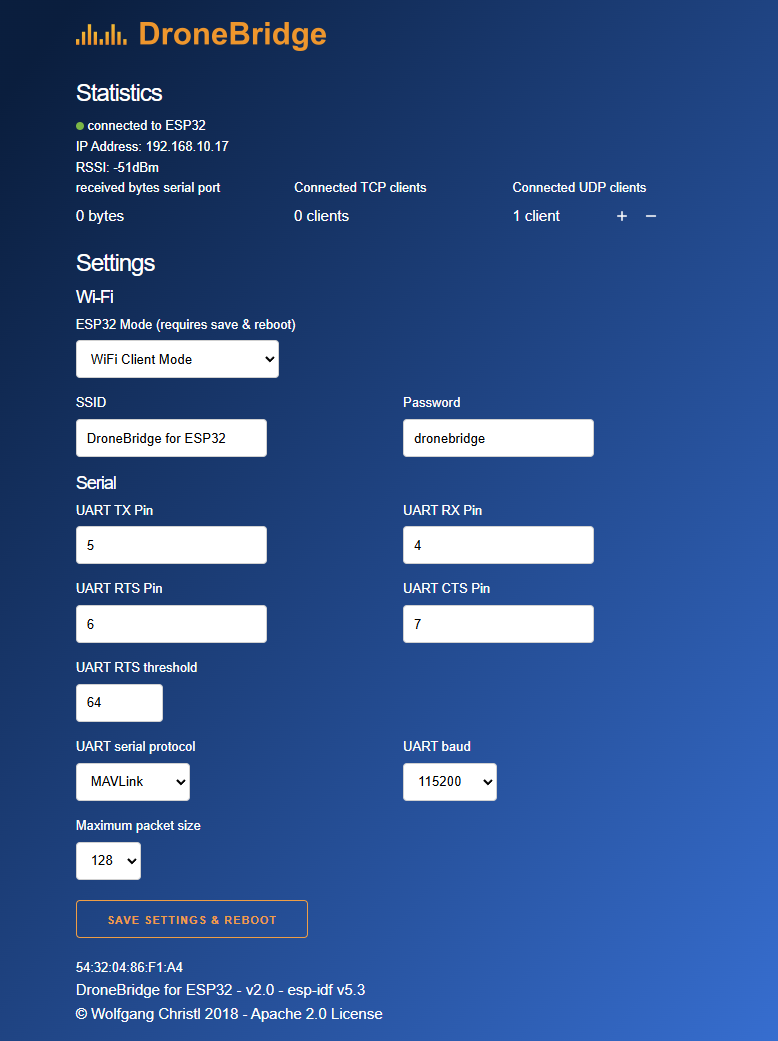

Web 配置界面。图片来源：项目官方仓库。

先改默认密码，再配置 UART 引脚、波特率和协议。飞控端串口与 DroneBridge 的波特率必须一致。QGroundControl 通常会监听 UDP 14550；TCP 连接则填 ESP32 的 IP 和 5760 端口。

推荐先在 Wi-Fi AP 模式完成这条最短验证链：

飞控上电
→ 地面站出现心跳
→ 姿态与电量持续更新
→ 断开 Wi-Fi 后飞控按预设 failsafe 工作
→ 重连后数据恢复

完成普通 Wi-Fi 测试，再切 ESP-NOW 或 Wi-Fi LR。这样遇到问题时，能先排除 UART、波特率和地面站配置错误。

想拉远距离，需要两块 ESP32

ESP-NOW 和 Wi-Fi LR 的实用形态通常是双端：飞行端 ESP32 接飞控，地面端 ESP32 通过 USB 或 UART 接电脑。两端芯片、信道、模式和密码要匹配。

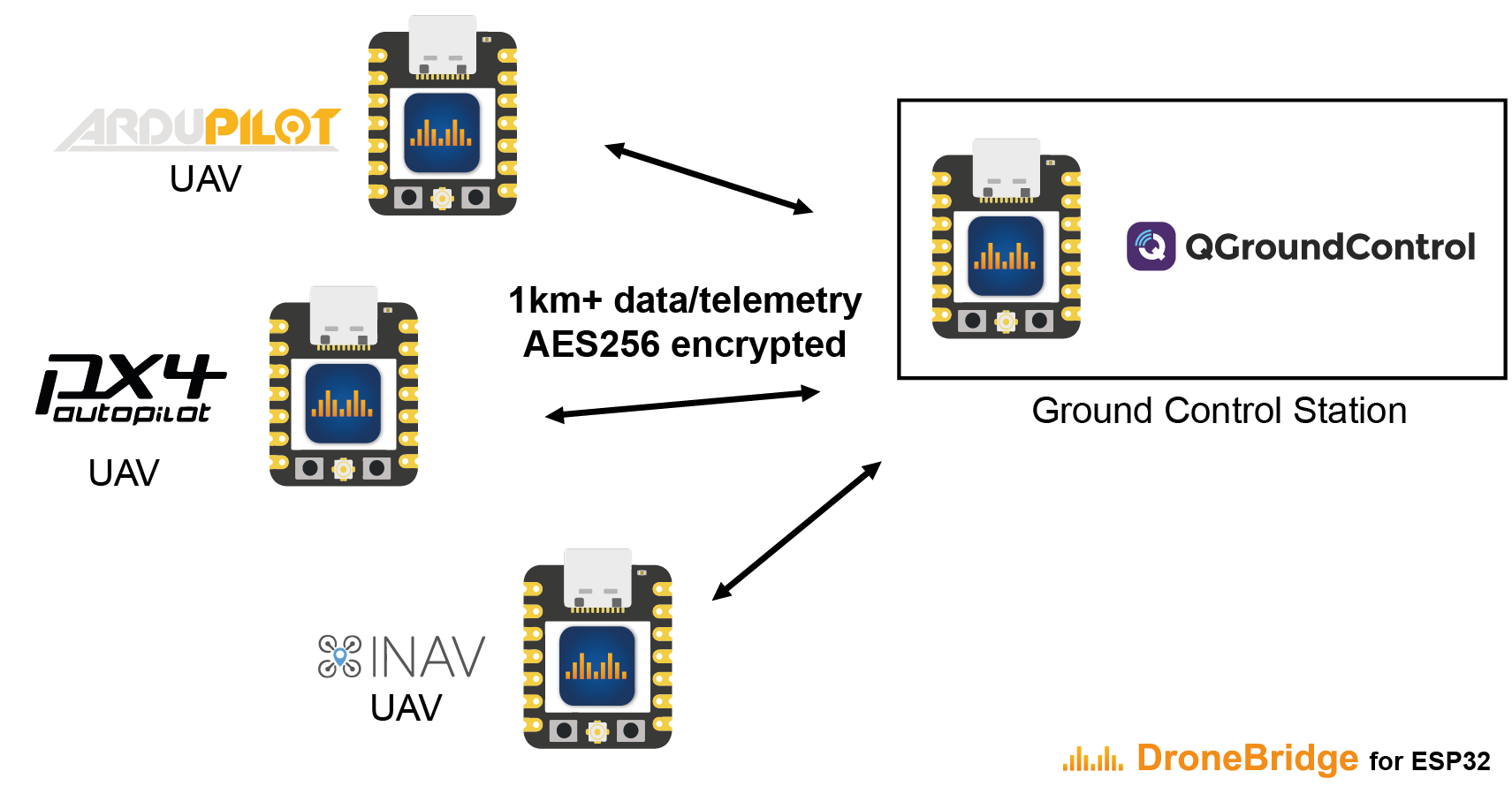

ESP-NOW 双端结构。图片来源：项目官方仓库。

ESP-NOW 模式下 Web UI 不可用，所以每次改模式前先把密码、UART 和信道检查好。链路单包有效负载和吞吐也有限，适合遥测，不适合大文件。项目当前还有关于长 MAVLink 数据包传递的开放问题，大包、MAVFTP 或持续高流量场景应单独压测。

天线位置往往比参数更影响结果。尽量远离碳纤维机架、电池、图传发射机和高电流线，先做近距离桌面测试，再逐步增加距离并记录丢包、RSSI、重连时间和飞控 failsafe 行为。

默认配置并不等于安全配置

项目在 Wi-Fi AP 模式使用 WPA2-PSK，ESP-NOW 负载使用 AES-256-GCM。加密算法听起来很强，但系统安全仍取决于密码、管理网络和飞控协议本身。

第一轮配置至少做这几项：

• 立即更换公开的默认密码，使用不重复的随机长口令；
• 不接入公共 Wi-Fi，不把管理地址或 TCP/UDP 端口映射到互联网；
• 只让可信设备加入 DroneBridge 的无线网络；
• 飞控支持时启用 MAVLink signing 和必要的命令限制；
• 不公开包含调试信息的完整启动日志；
• 设置飞控独立的 RTL、Land 或其他失控保护。

管理页走 HTTP，REST 接口也没有单独登录层。只要设备进入这个 Wi-Fi，理论上就接近了管理信任区。双向遥测链路还能把命令送回飞控，不能只把它当作“看看数据”的只读屏幕。

上机前做一轮地面验收

我会把首次验收拆成四组，而不是接上线就飞：

1. 串口：静置 20 分钟，观察心跳、姿态和 GPS 是否连续，有没有乱码和周期性断流；
2. 网络：主动断开地面站、重启 ESP32、切换手机 Wi-Fi，记录恢复所需时间；
3. 安全：确认默认密码已改，公共网络无法访问管理页，地面站只连接预期端口；
4. 失效：拆桨状态下模拟遥测断链，确认飞控不会因为这块板重启或串口异常而进入危险状态。

如果只是桌面机器人或传感器桥，ESP32 方案便宜而灵活。放到无人机上，电源噪声、天线布局、无线干扰和固件问题都会被放大。正式飞行前还要遵守实名登记、远程识别、空域和无线电管理要求；自制遥测模块不会替代这些义务。

DroneBridge for ESP32 最有价值的地方，是让串口遥测的试错成本降了下来。先用一块板跑通 Wi-Fi AP，再决定是否增加第二块板和远距离模式，这条路线省钱，也更容易定位故障。

你更想把它用在飞控遥测、地面车，还是普通单片机无线透传？
